Ħarsa ġenerali
Is-Single Nozzle LNG Dispenser huwa unità krijoġenika ddedikata għall-fjuwil iddisinjata biex tittrasferixxi gass naturali likwifikat mill-assi tal-ħażna tal-istazzjon direttament f'vetturi kummerċjali heavy-duty-.
Speċifikazzjonijiet Tekniċi
|
Oġġett |
Speċifikazzjoni |
|
Medda tal-Fluss tal-Massa |
5 – 80 kg/min kontinwu |
|
Pressjoni Max tax-Xogħol |
24.0 bar (2.4 MPa) |
|
Preċiżjoni tal-Kejl |
± 1.5% firxa sħiħa |
|
Temperatura Krijoġenika |
Niżżel sa -196 grad |
|
Provvista tal-Enerġija |
Ħiters ta' 24V DC + 110/220V AC |
|
Riżoluzzjoni tal-Wiri |
0.01 kg / 2 prezzijiet deċimali |
Speċifikazzjonijiet tal-Prodott
|
Kategorija |
Speċifikazzjoni |
|
Klassifikazzjoni taż-Żona Perikoluża |
ATEX Żona 1 & Żona 2 |
|
MID Konformità |
Klassi 1.5 (Direttiva tal-UE 2014/32/UE) |
|
Konformità NTEP |
Manwal NIST 44 allinjat |
|
Sigurtà Elettrika |
Barrieri ta' sigurtà intrinsiċi (iżolament ta' Zener) |
|
Klassi tat-Temperatura |
T4 (<135°C surface limit) |
|
Protezzjoni tal-kompartiment |
Kaxxa tal-junction tal-istainless steel IP65 |
|
Issiġillar tal-Kalibrazzjoni |
Siġill tal-wajer fiżiku + zkuk diġitali |
|
Pakkett ta' Dokumentazzjoni |
Ċertifikat tat-Tip EU DoC + ATEX għal kull unità |
Applikazzjonijiet fil-mira u Integrazzjoni
Stazzjonijiet ta' Kuritur Kummerċjali
It-trakk ta' fjuwil tal-Klassi 8 ta'-rendiment għoli, li jelimina d-dewmien fl-irkupru tal-boil-inter-linja tas-sessjonijiet waqt operazzjonijiet dahar-per-.
Hubs tal-Loġistika Privati
-Frekwenza għolja lura-għall--flotta bażi li tqabbel it-tqabbil tar-rotot tal-loġistika reġjonali skedat ta' 24 siegħa.
Bunkering Feeders
Bunkering tal-offerti tal-bastiment fuq l-art li jappoġġja rati ta 'trasferiment ta' likwidu krijoġeniku sa 100 kg/min.

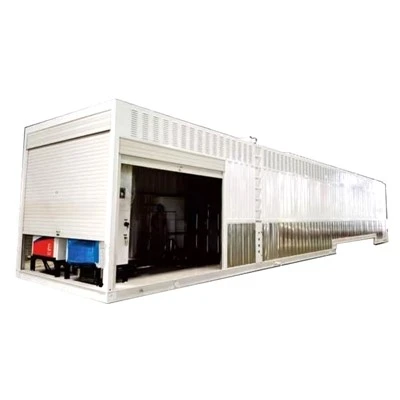

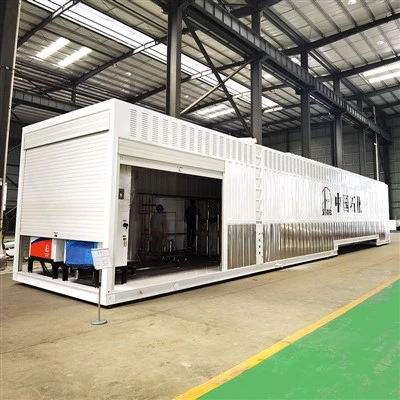

Skids tal-Fueling mobbli
Konfigurazzjonijiet strutturali tax-chassis imfassla għal stazzjonijiet ISO standard temporanji f'kontejners jew immuntati fuq karru-LNG.
Kapaċitajiet ta' Manifattura Industrijali
Kapaċità tal-Output Annwali:Infrastruttura ddedikata għall-assemblaġġ li twassal volum ta’ produzzjoni stabbilit ta’ 350 unità ta’ dispenser iċċertifikati għal kull sena kalendarja.
Iwweldjar u Standards NDT:Weldaturi li jżommu l-pressjoni-eżegwiti minn AWS D1.1 u EN ISO 9606-1 tekniċi ċċertifikati, verifikati b'100% ittestjar radjografiku (X-ray) fuq linji krijoġeniċi primarji.
Sejbien ta' tnixxija tal-elju:Ittestjar tal-ispettrometru tal-massa tal-vakwu fuq assemblaġġi ta 'pajpijiet interni sa 1 × 10⁻⁶ mbar·L/s biex jiġu eliminati l-emissjonijiet maħrubin.
Footprint tal-Fabbrika:Faċilità ta’ 12,000 m² li tuża kmamar nodfa tal-Klassi ISO 7 għat-tindif u t-tneħħija tal-grass tas-servizz krijoġeniku, konformi mal-ASTM G93.
Ittestjar tal-Aċċettazzjoni tal-Fabbrika (FAT)
Pressjoni & Xokk Termali Ittestjar
Ittestjar tal-manifold idrostatiku f'1.5x MAWP (36.0 bar) u nitroġenu likwidu pre-tkessiħ (-196 grad ) biex tivverifika t-tolleranzi tal-kontrazzjoni strutturali taħt stress termali.
Simulazzjoni Elettrika u Loop
Validazzjoni diġitali ta 'ċikli ta' tranżazzjoni, triggers ta 'kodiċi ta' żball, sekwenzi ta 'għeluq tal-ESD, u ttestjar tar-reżistenza tal-insulazzjoni.
Verifika tal-Kalibrar
Kalibrazzjoni tal-fluss multi-punt kontra skali ta' referenza gravimetriċi prinċipali, li tiżgura konformità mal-istandards tat-trasferiment tal-kustodja OIML R117 / MID Klassi 1.5.
Dokumentazzjoni ta' Traċċabilità
Kunsinna komprensiva tal-pakkett tad-dejta tax-XAĦAM inklużi zkuk tat-torque, mapep tal-weldjatura, rapporti tal-NDT, u ċertifikati tal-kalibrazzjoni tas-sensuri.
Appoġġ taċ-ċiklu tal-ħajja u Spare Parts
MTBF ivverifikat:45,000 siegħa operattiva Ħin Medju Bejn Ħsara għall-komponenti tal-kontroll tal-qalba taħt kundizzjonijiet operattivi standardizzati.
Disponibbiltà Spare Garantita:Disponibbiltà ta 'spare parts OEM ta' 10 snin appoġġjata minn ħażniet reġjonali ta 'ċentru ta' loġistika.
Kitts tal-Komponenti Mibgħuta:L-ewwel-Kits ta' Manutenzjoni tal-Linja li fihom siġilli, filtri, u fjusis ta' sostituzzjoni huma inklużi fil-kunsinna inizjali tat-tagħmir.
Twieqi ta' Rispons u Reviżjonijiet:Dijanjostika remota tal-inġinerija tal-Livell 3 fi żmien 24 siegħa, b'sostituzzjonijiet tas-siġilli tal-valv primarji skedati f'intervalli ta '24 xahar jew 50,000 ċiklu.
FAQ
Q: Kemm stazzjonijiet LNG bħalissa qed joperaw dan id-dispenser fi proġetti reali?
A: Id-dispenser huwa skjerat f'aktar minn 40 sit attiv tal-fjuwil tal-LNG madwar l-Asja tax-Xlokk, il-Lvant Nofsani u l-Ewropa tal-Lvant. L-akbar installazzjoni ta'-sit waħdieni topera b'madwar 180,000 ċiklu ta' fjuwil fuq 3 snin.
Q: Iċ-ċertifikati MID u ATEX jistgħu jiġu vverifikati b'mod indipendenti qabel ix-xiri?
T: Iva, kull unità tinkludi referenza unika ta' konformità MID Klassi 1.5 elenkata fid-Dikjarazzjoni ta' Konformità tal-UE. Iċ-ċertifikat ATEX huwa reġistrat mal-korp notifikat tal-ħruġ u jista' jiġi kontro-iċċekkjat fid-database taċ-ċertifikazzjoni uffiċjali tiegħu.
Q: L-eżattezza ta '±1.5% hija valida b'rati baxxi ta' fluss bħal 5 kg/min?
A: L-eżattezza hija vvalidata fil-medda sħiħa ta' 5 sa 80 kg/min bl-użu ta' kalibrar gravimetriku b'ħafna-punti. Fi flussi sostnuti taħt it-8 kg/min, il-varjanza tal-kejl tista 'tiżdied kemmxejn minħabba l-effetti tal-pulsazzjoni iżda tibqa' fi ħdan il-pakkett iċċertifikat ta '±1.5%.
Q: X'inhi l-ispiża reali ta 'manutenzjoni ta' 10 snin tas-sistema?
A: Matul ċiklu ta 'ħajja ta' 10 snin fl-użu tipiku ta 'depot, l-ispiża tal-manutenzjoni hija medja ta' 35% sa 50% tal-valur tat-tagħmir inizjali. Is-sewwieqa tal-ispejjeż ewlenin jinkludu s-sostituzzjoni tas-siġill tal-valv kull 24 xahar u s-sostituzzjoni tal-pajp krijoġeniku madwar is-sena 5.
Q: Kif jaħdem id-dispenser f'ambjenti ta 'deżert sħan estremi?
A: Is-sistema topera b'mod affidabbli bejn kundizzjonijiet krijoġeniċi interni ta '-196 grad u temperatura ambjentali sa +55 grad. Simulazzjonijiet fuq il-post ekwivalenti għal 500 ċiklu termali jikkonfermaw l-istabbiltà strutturali u l-integrità tas-siġill.
Q: X'inhi l-ħajja tas-servizz tal-pajpijiet u l-valvi tal-għeluq?
A: Manek krijoġeniċi huma kklassifikati għal madwar 50,000 ċiklu ta 'fjuwil, ekwivalenti għal madwar 11-il sena f'użu moderat ta' depożitu. Il-valvoli ta 'għeluq huma ddisinjati għal sa 100,000 ċiklu ta' attwazzjoni.
Q: Jista' żennuna waħda timmaniġġja operazzjonijiet ta' depot ta'{0}}rendiment għoli?
A: Żennuna waħda tappoġġja sa madwar 120-150 ċiklu ta 'fjuwil għal kull bidla ta' 12-il siegħa taħt kundizzjonijiet standard ta 'fjuwil ta' trakk.
Q: X'inhu l-ħin attwali tal-kunsinna wara li tordna?
A: Il-konfigurazzjonijiet standard jitwasslu fi żmien 10 sa 14-il ġimgħa wara l-konferma u d-depożitu tal-ordni. Modifiki ta' skid jew interface apposta jestendu l-kunsinna b'4 sa 6 ġimgħat addizzjonali.
Q: Ix-xerrejja jistgħu jaraw spezzjonijiet ta' FAT u ta'-parti terza?
A: Iva, ix-XAĦAM jinkludi l-ittestjar tal-pressjoni li kien xhieda, skoperta ta 'tnixxija tal-elju, u punti ta' kontroll tal-kalibrazzjoni tal-fluss. Ix-xerrejja jistgħu jattendu mill-bogħod permezz ta 'video live b'illoggjar sħiħ tad-dejta. Spetturi ta' partijiet terzi bħal TÜV jew SGS jistgħu jkunu preżenti bi skedar bil-quddiem.
It-tags Popolari: żennuna waħda LNG dispenser, Ċina żennuna waħda LNG dispenser manifatturi
Data tal-Parametru
|
Parametru |
|
|
Medju tax-xogħol |
LNG (gass naturali likwifikat) |
|
Firxa o fluss |
3 ~ 80kg/min |
|
Preċiżjoni tal-kejl |
±1.0% |
|
Pressjoni operattiva |
1.6Mpa |
|
Temperatura ambjentali |
-40 grad -+55 grad |
|
Temperatura tal-pipeline |
-196 grad -+55 grad |
|
Ambjent Umdità |
Inqas minn jew ugwali għal 95% |
|
Atmosfera Ambjentali |
86~110Kpa |
|
Unità ta' kejl |
Kg,L,Nm3 |
|
Valur ta' indiċjar minimu |
0.01 |
|
Medda ta' kontro wieħed |
0~9999.99 |
|
Totalizza firxa counter |
99999999.99 |
|
Manka tal-fjuwil |
Manka flessibbli ta 'l-istainless steel ta' 1 pulzier (4m/6m) |
|
Manka tal-irkupru tal-fażi tal-gass |
Manka flessibbli ta 'l-istainless steel ta' 1/2 pulzier (4m/6m) |
|
Żennuna tal-fjuwil |
1 pulzier użu speċjali forLNG dispenser |
|
Ġonta tal-pajp tal-fażi tal-gass |
1/2 pulzier ġonta ta 'malajr |
|
Provvista ta 'enerġija tax-xogħol |
220V±15%50Hz±1HZ |
|
Grad ta'-splussiv |
IECEX, ATEX, CE |
|
Qawwa nominali |
200W |
